Compartimiento de baja tensión
Aloja dispositivos de control, señalización, medición y protección secundaria.
← Volver a productos

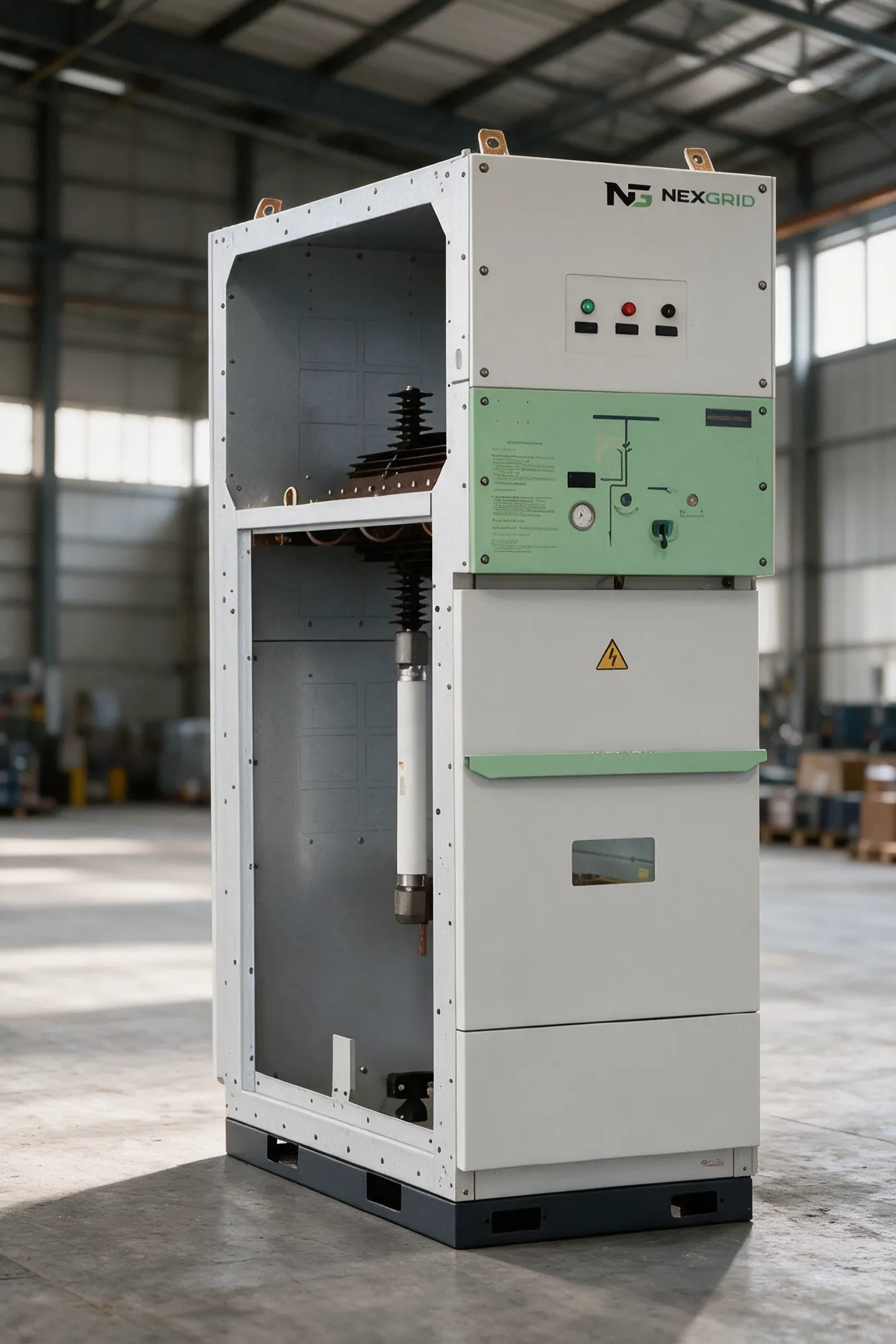

Ring Main Unit · Aislada en aire
MXGN 24/36
Unidad de anillo modular para distribución secundaria con aislamiento en aire, operación clara y configuración flexible.
24 / 36kV
20 / 16kA · corta duración
3 / 1s · respectivamente
Air Insulated Ring Main Unit01 / Descripción general
Estructura simple.
Distribución flexible.
MXGN-24/36 es una unidad de anillo aislada en aire, de tipo cubículo fijo para instalación interior, con versiones de 24 y 36 kV.
La plataforma integra funciones de maniobra, protección y conexión en celdas modulares. Su construcción organiza claramente el compartimiento de baja tensión, el interruptor de carga y la envolvente para facilitar la operación y el mantenimiento.
01LVCompartimiento de baja tensión
02LBSInterruptor de carga
03ENCEnvolvente
02 / Estructura
Tres zonas.
Una operación clara.
La separación funcional ayuda a organizar control, maniobra y protección dentro de una envolvente compacta.
Interruptor de carga
Realiza funciones de maniobra, seccionamiento y puesta a tierra según la configuración.
Envolvente metálica
Protege los componentes y mantiene una disposición accesible para inspección y servicio.
03 / Configuración modular
Funciones que se combinan
con el diagrama.
Las celdas pueden organizarse para alimentación, protección, enlace y medición.
Interruptor de carga
Maniobra de líneas y alimentadores de distribución.
Configuración Cj
Variante del módulo C representada en el esquema unifilar del folleto. Confirme su selección con el equipo técnico.
Interruptor-fusible
Protección compacta para transformadores.
Interruptor
Protección de circuitos mediante interruptor de potencia.
Configuración Vj
Variante del módulo V representada en el esquema unifilar del folleto. Confirme su selección con el equipo técnico.
Medición
Módulo de medida con transformadores, según el esquema del folleto.
Conexión directa
Módulo de conexión con indicación de tensión, según el diagrama requerido.
04 / Parámetros técnicos
Aislamiento en aire.
Dos niveles de tensión.
Valores de referencia del folleto MXGN-24/36 v2. La selección final depende de la configuración del proyecto.
| Parámetro | MXGN 24 kV | MXGN 36 kV |
|---|---|---|
| Tensión nominal | 24 kV | 36 kV |
| Frecuencia nominal* | 60 Hz · por confirmar | 60 Hz · por confirmar |
| Corriente nominal* | 630 A · por confirmar | 630 A · por confirmar |
| Soporte a frecuencia industrial, 1 min (entre fases y fase-tierra / distancia de aislamiento) | 50 / 60 kV | 70 / 80 kV |
| Impulso atmosférico (entre fases y fase-tierra / distancia de aislamiento) | 125 / 145 kV | 170 / 195 kV |
| Corriente soportada de corta duración | 20 kA / 3 s | 16 kA / 1 s |
| Corriente pico soportada | 50 kA | 40 kA |
| Cierre en cortocircuito | 50 kA | 40 kA |
| Corriente de ruptura de transferencia | 1,400 A | 630 A |
| Corriente de ruptura en bucle cerrado | 630 A | 630 A |
| Corriente nominal máxima del fusible | 200 A | 63 A |
| Endurancia mecánica de puesta a tierra | M1, 2,000 operaciones | M1, 1,000 operaciones |
| Endurancia mecánica del interruptor | M2, 5,000 operaciones | M1, 1,000 operaciones |
| Endurancia eléctrica | Clase E3 | Clase E3 |
| Protección de envolvente | IP4X | IP3X (ASTA, según folleto) |
| Clasificación de arco interno | A-FL · 16 kA / 1 s o 20 kA / 1 s | A-FLR · 16 kA / 1 s |
* El folleto muestra 630 Hz en frecuencia y 60 A en corriente nominal; ambos valores parecen intercambiados. Se conservan provisionalmente los 60 Hz y 630 A de la página anterior, sujetos a confirmación técnica de Nexgrid.
05 / Características de la familia

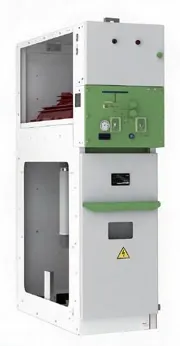

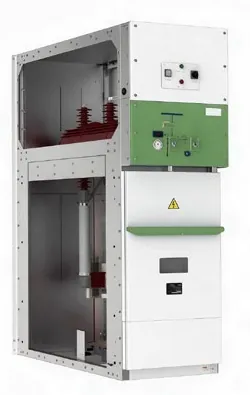

Dos versiones.
Una familia modular.

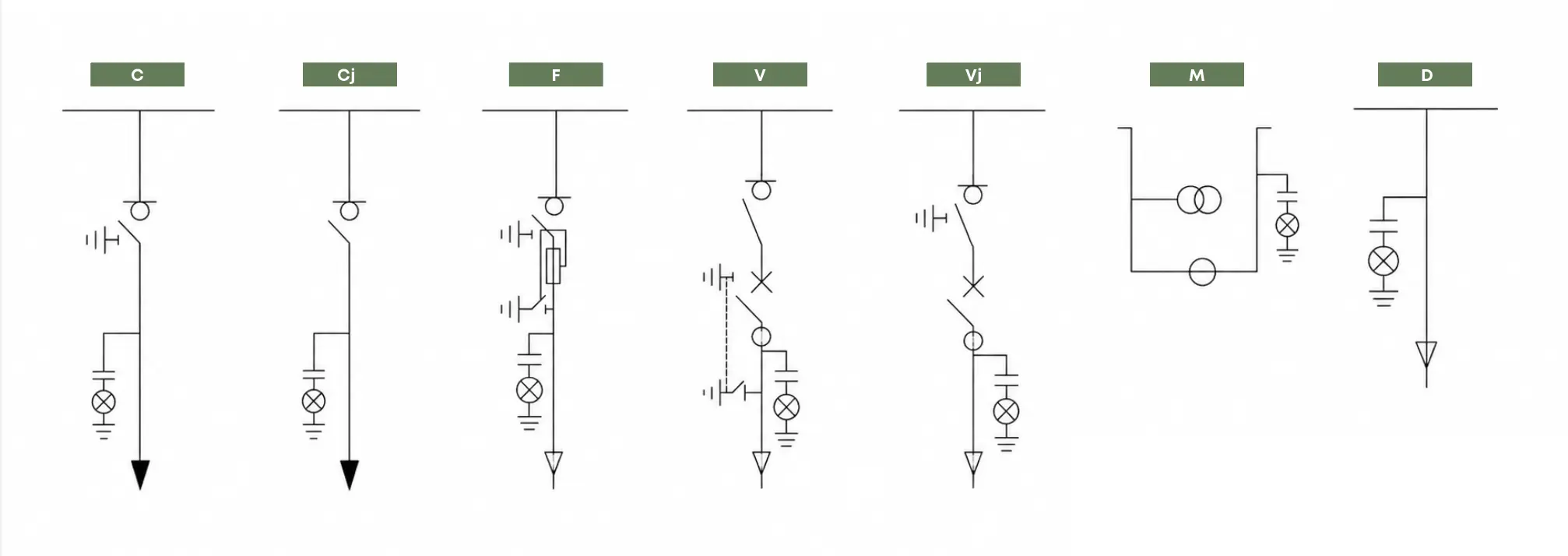

El folleto presenta las versiones MXGN-24 y MXGN-36 y siete esquemas básicos: C, Cj, F, V, Vj, M y D. La composición se selecciona de acuerdo con el diagrama del proyecto.
AislamientoUnidad de anillo con aislamiento en aire.
FlexibilidadCombinación de módulos de carga, fusible, interruptor y medición.
EstructuraCompartimiento de baja tensión, interruptor de carga y envolvente.
ProtecciónClasificación de arco interno según tensión y configuración.
06 / Características nominales
07 / Normas de referencia
Referencias IEC.
Indicadas en el folleto.
IEC 62271-200 · aparamenta bajo envolvente metálica para tensiones de más de 1 kV y hasta 52 kV.
IEC 62271-105 · combinaciones interruptor-fusible.
IEC 62271-102 · seccionadores y puesta a tierra.
IEC 62271-103 · interruptores de carga de corriente alterna.
IEC 62271-1 · especificaciones comunes para aparamenta de alta tensión.
08 / Configure MXGN
Combine las funciones
que su red necesita.
Comparta la tensión, diagrama, corriente y estrategia de protección para definir la composición MXGN-24/36.
