Ring Main Unit · Aislamiento con N₂

MGA 12

Unidad de anillo compacta, modular y completamente sellada para maniobra, control y protección en redes de distribución secundaria.

12kV
hasta 1,250A
hasta 31.5kA
Unidad de anillo Nexgrid MGA-12 en una bodega industrial, ambientada a partir de la fotografía del productoEco-friendly Gas Insulated RMU
01 / Descripción general

Aislamiento responsable.
Desempeño confiable.

MGA-12 es una unidad de anillo aislada con nitrógeno, desarrollada para reducir el impacto ambiental sin comprometer seguridad ni continuidad.

Todos los componentes primarios y elementos de maniobra se alojan dentro de un tanque sellado de acero inoxidable. Su arquitectura modular permite combinar unidades compactas y ampliables para diferentes esquemas de subestación secundaria.

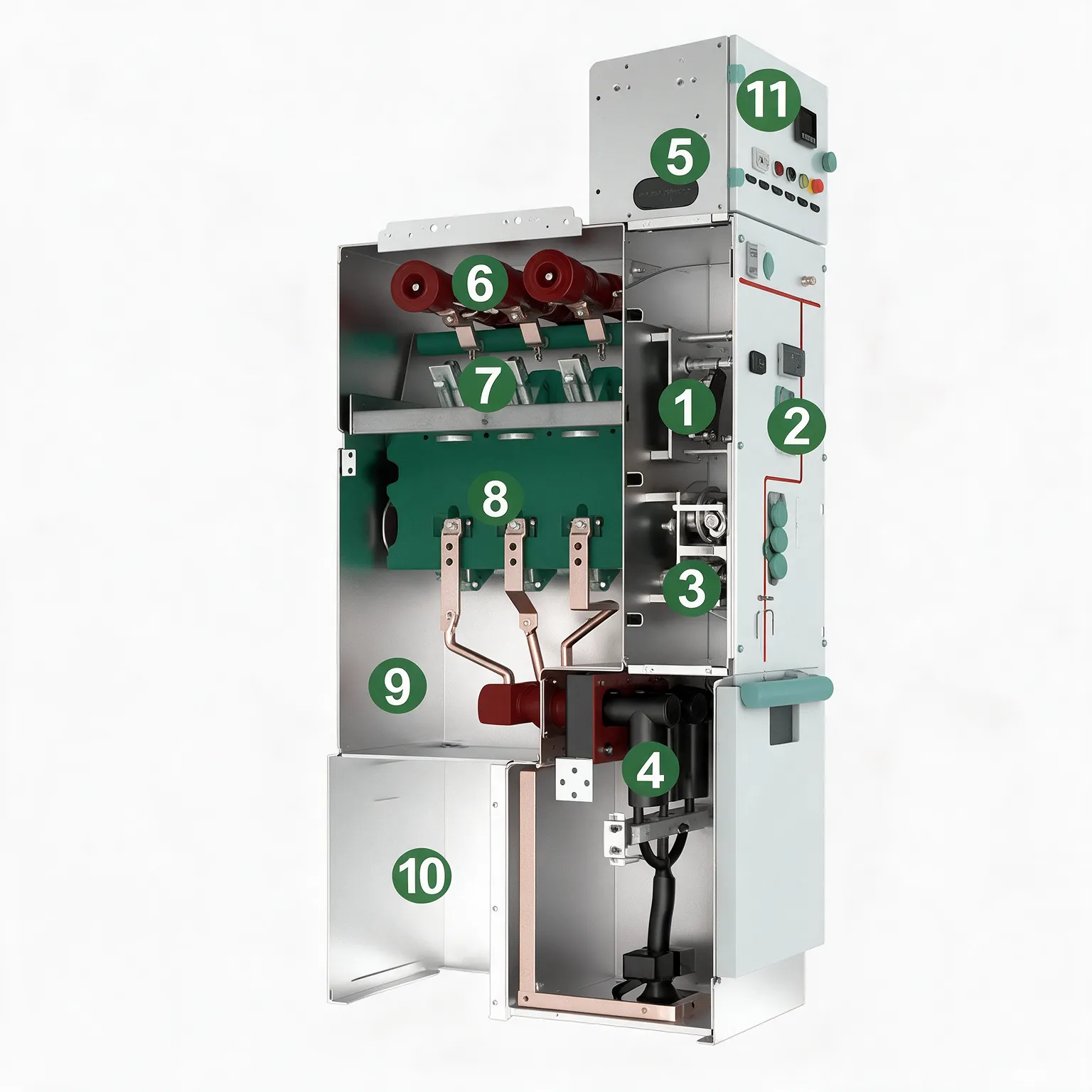

Vista interior del MGA-12 con sus componentes principales numerados
  1. Mecanismo del interruptor principal
  2. Panel de operación
  3. Mecanismo del seccionador
  4. Compartimiento de cables
  5. Compartimiento de baja tensión
  6. Pasatapas de conexión de barras
  7. Seccionador
  8. Dispositivo de extinción de arco
  9. Tanque de gas
  10. Dispositivo de alivio de presión
  11. Relé de protección
02 / Construcción y seguridad

Protección integrada.
Operación simplificada.

01

Sistema completamente sellado

Los componentes primarios permanecen dentro de un tanque IP67, protegidos de humedad, polvo y condiciones ambientales.

02

Enclavamientos rígidos

El seccionador emplea un resorte y doble orificio de operación, con enclavamiento rígido respecto al mecanismo del interruptor para reducir el riesgo de maniobras incorrectas.

03

Interruptor de vacío

La transmisión por leva y la fijación de las cámaras de vacío mantienen estables la sobrecarrera y la distancia entre contactos. El mecanismo incorpora función de recierre rápido.

04

Mantenimiento frontal

La unidad de control integrada y modular se ubica al frente para facilitar inspección y servicio. El diseño de aislamiento limita las descargas parciales a menos de 20 pC a 1.1 veces la tensión nominal, según el folleto.

03 / Configuración modular

Funciones que se combinan
con cada diagrama.

Las unidades básicas pueden formar esquemas de envolvente común con hasta cuatro funciones.

Diagramas unifilares MGA-12: unidad C-LBS, unidades V-VCB con seccionador superior e inferior, conexión de barras D, unidad PT y combinación F de interruptor-fusible
C

Interruptor de carga

Maniobra de alimentadores con corriente nominal de 630 A.

V

Interruptor de vacío

Protección de circuitos de 630 / 1,250 A y ruptura de 20 / 31.5 kA. Configuraciones con seccionador superior o inferior.

F

Interruptor-fusible

Combinación interruptor-fusible de 125 A, condicionada por el fusible de alta tensión seleccionado.

D

Conexión de barras

Unidad de enlace directo para integrar la arquitectura de distribución.

PT

Medición

Unidad para transformadores de potencial y funciones de medida.

04 / Parámetros técnicos

Una plataforma de 12 kV.
Tres funciones principales.

Valores de la tabla técnica del folleto MGA-12 Series v2. La selección final depende de la configuración del proyecto.

Deslice la tabla para comparar los tres módulos.

ParámetroC · Interruptor de cargaF · Interruptor-fusibleV · Interruptor de vacío
Tensión nominal12 kV12 kV12 kV
Frecuencia nominal60 Hz60 Hz60 Hz
Corriente nominal630 A125 A¹630 / 1,250 A
Soporte a frecuencia industrial, 1 min: entre fases y fase-tierra42 kV42 kV42 kV
Soporte a frecuencia industrial, 1 min: distancia de aislamiento48 kV48 kV48 kV
Soporte de circuitos auxiliares y de control2 kV2 kV2 kV
Soporte a impulso atmosférico: entre fases y fase-tierra75 kV75 kV75 kV
Soporte a impulso atmosférico: distancia de aislamiento85 kV85 kV85 kV
Corriente soportada de corta duración20 kA / 4 s—20 / 31.5 kA, 4 s
Corriente pico soportada50 kA—50 / 80 kA
Ruptura de cortocircuito—Limitada por el fusible²20 / 31.5 kA
Cierre en cortocircuito50 / 63 kALimitado por el fusible²50 / 80 kA
Ruptura en carga630 A——
Ruptura en circuito cerrado630 A——
Secuencia nominal de operación——O–0.3 s–CO–180 s–CO
Endurancia mecánica del interruptor10,000 operaciones10,000 operaciones10,000 operaciones
Endurancia del seccionador / puesta a tierra3,000 operaciones3,000 operaciones3,000 operaciones
Resistencia del circuito≤ 150 μΩ≤ 400 μΩ≤ 150 μΩ
Presión relativa de gas a 20 °C0.02 MPa0.02 MPa0.02 MPa
Tasa anual de fuga³≤ 0.01≤ 0.01≤ 0.01
Gas aislanteN₂N₂N₂
Protección del compartimientoIP2XCIP2XCIP2XC
Protección del tanqueIP67IP67IP67
Protección de la envolventeIP41 · IK10IP41 · IK10IP41 · IK10
Clasificación de arco internoAFLR 25 kA / 1 sAFLR 25 kA / 1 sAFLR 25 kA / 1 s

¹ Corriente determinada por el calibre del fusible. ² Desempeño limitado por el fusible de alta tensión. ³ El folleto indica ≤ 0.01 y rotula la unidad como «Year», sin aclarar si corresponde a un porcentaje; confirme este dato con Nexgrid.

05 / Envolvente común

Hasta cuatro unidades.
Una composición compacta.

Los módulos básicos pueden combinarse en una envolvente compartida para responder a necesidades específicas de maniobra, protección, enlace y medición.

Dimensiones generales
TipoExtensiónAncho (W)Altura (H)Profundidad (D)
CSuperior420 mm1,950 mm850 mm
Lateral420 mm2,000 mm
VSuperior420 mm1,950 mm850 mm
Lateral420 mm2,000 mm
PTSuperior600 mm1,950 mm850 mm
Lateral600 mm2,000 mm
DSuperior420 mm1,950 mm850 mm
Lateral420 mm2,000 mm
Las dimensiones indicadas corresponden a C, V, D y PT. El folleto no especifica las dimensiones del módulo F; consulte su configuración con Nexgrid.
420 mmAncho C, V y D
600 mmAncho PT
1,950 / 2,000 mmAltura: 1,950 mm con extensión superior / 2,000 mm con extensión lateral
850 mmProfundidad
06 / Ventajas operativas
EcoeficienteAislamiento con nitrógeno N₂
SelladaTanque IP67 independiente del entorno
CompactaMenor ocupación de espacio
ModularCombinaciones compactas y ampliables
07 / Normas de referencia

Referencias IEC.
Indicadas en el folleto.

IEC 62271-100:2012 · interruptores de corriente alterna.
IEC 62271-105 · combinaciones interruptor-fusible.
IEC 62271-102 · seccionadores y puesta a tierra.

IEC 62271-103 · interruptores de más de 1 kV y hasta 52 kV.
IEC 62271-200:2011 · aparamenta bajo envolvente metálica.
IEC 62271-1:2007 · especificaciones comunes.
