Interruptor de carga
Módulo para maniobra de alimentadores y circuitos de distribución.
← Volver a productos
Ring Main Unit · Aislada en gas
MGC 24/36
Unidad de anillo compacta y modular para distribución secundaria, control y protección en redes de media tensión.
24 / 36kV
630A
hasta 25kA
Gas Insulated Ring Main Unit01 / Descripción general
Compacta por diseño.
Flexible por naturaleza.
MGC 24/36 integra funciones de maniobra, protección y seccionamiento en una plataforma de unidad de anillo aislada en gas.
Su arquitectura admite módulos con interruptor de carga, interruptor de vacío y combinación interruptor-fusible. Las unidades básicas pueden combinarse en un tanque común para responder a configuraciones personalizadas de red.

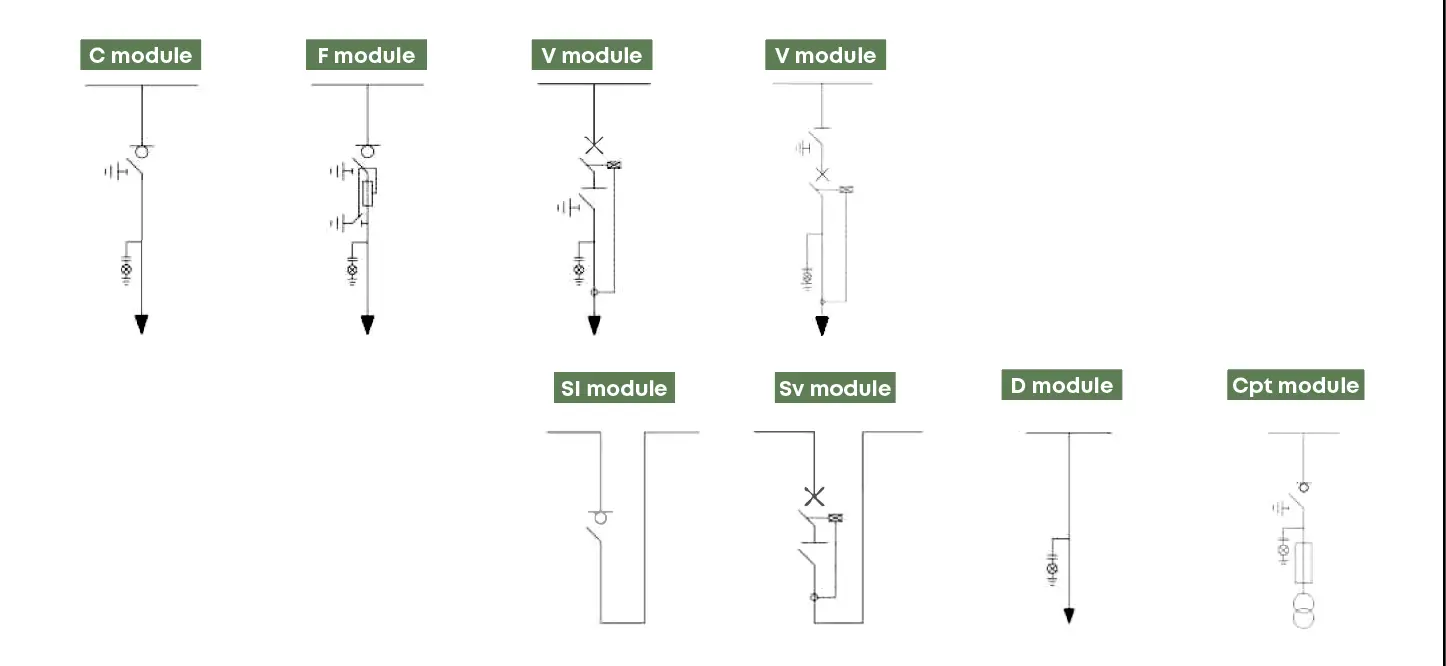

02 / Configuración modular
Una familia.
Múltiples funciones.
Las funciones se combinan de acuerdo con el diagrama y la estrategia de protección del proyecto.
Interruptor de vacío
Módulo de protección con capacidad de apertura de cortocircuito.
Interruptor-fusible
Protección compacta para transformadores mediante fusibles de alta tensión.
Seccionamiento
Funciones de aislamiento y enlace para configuraciones de barra.
Conexión directa
Módulo adaptable a entradas, salidas y necesidades específicas.
Medición
Configuración para transformadores de potencial y funciones de medida.
03 / Desempeño y protección
Preparada para
entornos exigentes.
Tanque sellado IP67
Los componentes principales permanecen dentro de un tanque con alto grado de protección frente al entorno.
Protección contra arco interno
Clasificación AFLR disponible para protección frontal, lateral y posterior durante eventos de arco interno.
Baja tasa de fuga
Diseño con tasa anual de fuga de gas especificada en ≤0.01%.
Alta resistencia mecánica
Hasta 10,000 operaciones en determinadas funciones y envolvente con clasificación IK10.
04 / Parámetros técnicos
Dos niveles de tensión.
Una plataforma modular.
Valores nominales de referencia para módulos de interruptor de carga, interruptor de vacío y fusible.
| Parámetro | MGC 24 kV | MGC 36 kV |
|---|---|---|
| Frecuencia nominal | 60 Hz | 60 Hz |
| Corriente nominal | 630 A | 630 A |
| Soporte a frecuencia industrial | 65 / 79 kV | 95 / 118 kV |
| Impulso atmosférico | 125 / 145 kV | 185 / 215 kV |
| Corriente soportada de corta duración | 20–25 kA / 4 s | 25 kA / 3 s |
| Corriente pico soportada | 50 / 63 kA | 63 kA |
| Presión de gas a 20 °C | 0.04 MPa | 0.04 MPa |
| Tasa anual de fuga | ≤0.01% | ≤0.01% |
| Protección de tanque | IP67 | IP67 |
| Protección de envolvente | IP41 / IK10 | IP4X / IK10 |
05 / Tanque común
Hasta seis funciones
en una configuración.
Los módulos básicos pueden combinarse bajo demanda en un tanque común, facilitando soluciones compactas y personalizadas.
La referencia suministrada indica una profundidad de 750 mm para el switchgear de 12 kV y una altura de 1,450 mm sin compartimiento de baja tensión. Las alturas opcionales del compartimiento de baja tensión son 200, 360 y 470 mm.
| Número de módulos en tanque común | 1 | 2 | 3 | 4 | 5 | 6 |
|---|---|---|---|---|---|---|
| Ancho neto del tanque (mm) | 325 | 65* | 975 | 1,300 | 1,625 | 1,950 |
06 / Ventajas operativas
07 / Configure MGC
Construya la unidad
para su diagrama.
Comparta las funciones, tensión, corriente, protección y disposición requeridas para definir la configuración MGC 24/36.
