Tanque de gas IP67
Los componentes de media tensión permanecen protegidos en un compartimiento sellado frente a polvo y humedad.
← Volver a productos
C-GIS · Aislamiento con SF₆
MGX 36
Switchgear tipo cubículo, compacto y modular, para distribución primaria con altas exigencias de continuidad y seguridad.
40.5kV
hasta 3,150A
hasta 31.5kA · corta duración, 4 s
Cubicle Type Gas Insulated Switchgear01 / Descripción general
Alta capacidad.
Formato compacto.
MGX-36 combina aislamiento en gas SF₆, construcción modular y una envolvente tipo cubículo para redes de hasta 40.5 kV.
La plataforma cubre corrientes nominales de 1,250, 2,500 y 3,150 A, con funciones para entrada, salida, medición, enlace de barras y seccionamiento. Está diseñada para aplicaciones donde la disponibilidad y el uso eficiente del espacio son determinantes.
02 / Seguridad y desempeño
Protección integral.
Operación de largo plazo.
Clasificación de arco interno
Diseño AFLR de 31.5 kA durante 1 segundo, orientado a protección frontal, lateral y posterior.
Alta resistencia mecánica
20,000 operaciones del interruptor; 10,000 para 3,150 A. Los seccionadores y dispositivos de puesta a tierra admiten 5,000 operaciones, según el folleto.
Baja presión de operación
Presión nominal de llenado de 0.02 MPa a 20 °C y tasa anual de fuga especificada en ≤0.01%.
03 / Parámetros técnicos
Desempeño para
distribución primaria.
Valores de la tabla técnica del folleto MGX-36 v2. La selección final depende de la configuración del proyecto.
| Parámetro | Valor |
|---|---|
| Tensión nominal | 40.5 kV |
| Frecuencia nominal | 60 Hz |
| Corriente nominal | 1,250 / 2,500 / 3,150 A |
| Soporte a frecuencia industrial, 1 min: entre fases y fase-tierra | 95 kV |
| Soporte a frecuencia industrial, 1 min: distancia de aislamiento | 118 kV |
| Soporte de circuitos auxiliares y de control | 2 kV |
| Impulso atmosférico: entre fases y fase-tierra | 185 kV |
| Impulso atmosférico: distancia de aislamiento | 215 kV |
| Corriente soportada de corta duración | 25 / 31.5 kA, 4 s |
| Corriente pico soportada | 63 / 80 kA |
| Corriente de cortocircuito Isc* | 25 / 31.5 kA · función por confirmar |
| Cierre de cortocircuito | 63 / 80 kA |
| Endurancia eléctrica del interruptor | 30 operaciones |
| Secuencia nominal de operación | O–0.3 s–CO–180 s–CO |
| Endurancia mecánica del interruptor | 20,000 operaciones · 10,000 para 3,150 A |
| Endurancia de seccionadores / puesta a tierra | 5,000 operaciones |
| Resistencia del circuito | ≤ 120 μΩ (1,250 A) · ≤ 80 μΩ (2,500 A) · ≤ 50 μΩ (3,150 A) |
| Presión nominal de gas a 20 °C | 0.02 MPa |
| Tasa anual de fuga | ≤ 0.01% |
| Gas aislante | SF₆ |
| Protección del compartimiento | IP2XC |
| Protección del tanque | IP67 |
| Protección de la envolvente | IP41 · IK10 |
| Clasificación de arco interno | AFLR 31.5 kA / 1 s |
* El folleto rotula como «cierre en cortocircuito» tanto 25 / 31.5 kA (Isc) como 63 / 80 kA. Confirme con Nexgrid la función correspondiente a Isc antes de seleccionar el equipo.

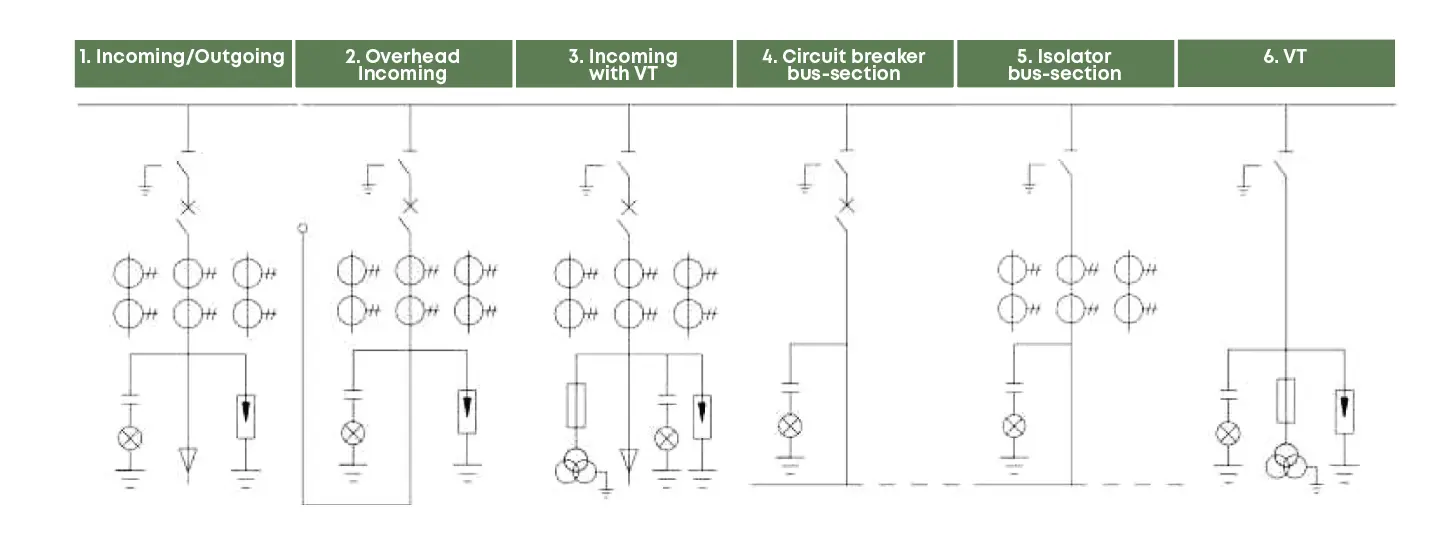

04 / Configuraciones
Funciones para
cada punto de la red.
Entrada / salida
Celda principal para alimentación o distribución hacia circuitos de carga.
Entrada aérea
Configuración de entrada aérea indicada como «Overhead Incoming» en el folleto.
Entrada con VT
Función de entrada integrada con transformador de potencial.
Enlace con interruptor
Seccionamiento de barras mediante interruptor de potencia.
Enlace con seccionador
Configuración de unión de barras con función de aislamiento.
Medición VT
Celda dedicada a medición de tensión y señales de protección.
05 / Instalación
Una base precisa
para un sistema estable.
El switchgear puede fijarse mediante pernos o soldadura al canal de cimentación. La planeidad del canal debe controlarse para asegurar alineación, operación y reparto correcto de cargas.
≤1 mm/mIrregularidad máxima permitida del canal
2,000 kgCarga estática máxima de referencia
3,000 kgCarga máxima de impacto de referencia
| Ancho de celda L | Cota de anclaje L1 |
|---|---|
| 600 mm | 430 mm |
| 800 mm | 630 mm |
| 1,000 mm | 830 mm |
La tabla de dimensiones asigna 600 mm a 1,250 A y 1,000 mm a 3,150 A. Para 2,500 A imprime «65 mm», mientras que la tabla de anclajes incluye un ancho de 800 mm. Confirme el ancho de la versión de 2,500 A con Nexgrid.
06 / Ventajas operativas
07 / Normas de referencia
Referencias IEC.
Indicadas en el folleto.
IEC 62271-1 · especificaciones comunes.
IEC 62271-100 · interruptores de corriente alterna.
IEC 62271-102 · seccionadores y puesta a tierra.
IEC 62271-103 · interruptores de más de 1 kV y hasta 52 kV.
IEC 62271-105 · combinaciones interruptor-fusible.
IEC 62271-200:2011 · aparamenta bajo envolvente metálica.
IEC 60044-2 · transformadores inductivos de tensión.
IEC 60044-1 · transformadores de corriente.
08 / Configure MGX-36
Integre capacidad
sin ocupar de más.
Comparta el diagrama, corriente nominal, nivel de cortocircuito y funciones requeridas para definir su configuración C-GIS.
