Seccionador de tres posiciones
SAX-12/T de accionamiento directo, con distribución uniforme del campo eléctrico y alta estabilidad dinámica y térmica. Su mecanismo de doble orificio incorpora interbloqueos mecánicos y eléctricos.
← Volver a productos

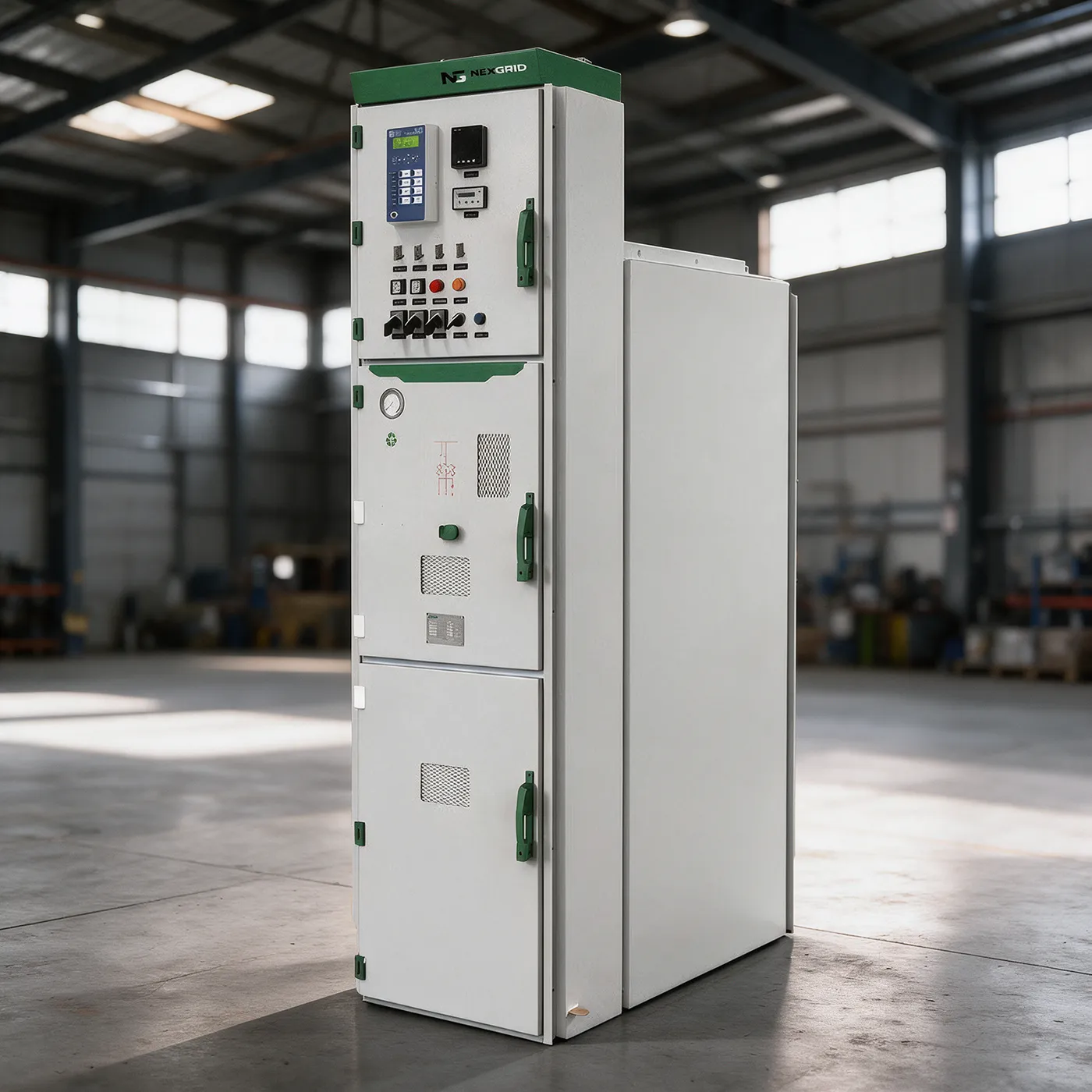

C-GIS · Aislamiento con N₂
MAX 12 Series
Switchgear tipo cubículo, compacto y libre de mantenimiento, para control, protección y monitoreo en sistemas de distribución primaria.
12kV
hasta 3,150A
hasta 40kA
N₂ Cubicle Type Gas Insulated Switchgear01 / Descripción general
Alta capacidad.
Menor huella.
MAX-12 utiliza nitrógeno a ligera presión positiva como medio aislante, con interruptor de vacío y seccionador de tres posiciones dentro de un compartimiento sellado.
La cámara de gas está soldada en acero inoxidable de 3 mm. Su diseño compacto y de larga vida reduce la ocupación de espacio y protege los componentes primarios de las condiciones ambientales.
Para sistemas trifásicos de 12 kV con barra simple o barra simple seccionada: generación eléctrica, distribución industrial y minera, subestaciones y arranque de grandes motores de alta tensión.

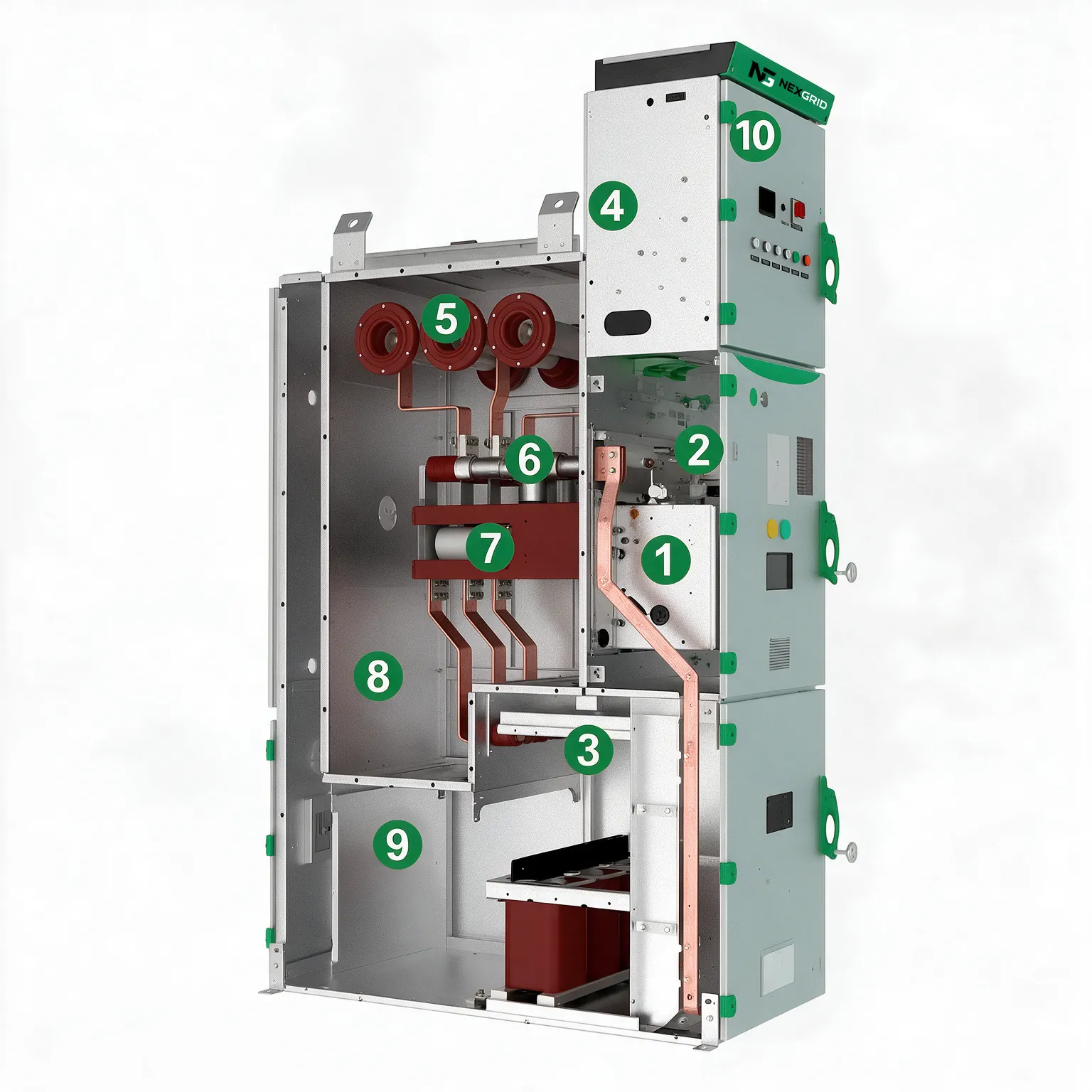

02 / Componentes principales
Arquitectura integrada.
Acceso claramente identificado.
- 01Mecanismo del interruptor principal
- 02Mecanismo del seccionador
- 03Compartimiento de cables
- 04Compartimiento de baja tensión
- 05Pasatapas de conexión de barras
- 06Seccionador
- 07Dispositivo de arco
- 08Tanque de gas
- 09Dispositivo de alivio de presión
- 10Relé de protección
03 / Tecnología central
Maniobra directa.
Interbloqueo confiable.
Los conjuntos principales se integran en módulos diseñados para simplificar el control y elevar la confiabilidad.
Interruptor de vacío
Conjunto VAX-12/T de diseño modular, con transmisión optimizada e interbloqueos confiables para la maniobra del circuito.
Control eléctrico integrado
Reduce la cantidad de componentes secundarios y mejora la confiabilidad general del sistema de control.
04 / Parámetros técnicos
Desempeño de 12 kV.
Hasta 40 kA.
Valores de la tabla técnica del folleto MAX-12 Series v2. La selección final depende de la configuración del proyecto.
| Parámetro | Valor |
|---|---|
| Tensión nominal | 12 kV |
| Frecuencia nominal | 60 Hz |
| Corriente continua nominal | 1,250 / 2,500 / 3,150 A |
| Soporte a frecuencia industrial, 1 min | 42 kV entre fases y fase-tierra · 48 kV a través de la distancia de aislamiento · 2 kV en circuitos auxiliares y de control |
| Soporte a impulso atmosférico | 75 kV entre fases y fase-tierra · 85 kV a través de la distancia de aislamiento |
| Corriente soportada de corta duración | 25 / 31.5 / 40 kA, 4 s |
| Corriente pico soportada | 63 / 80 / 100 kA |
| Ruptura de cortocircuito | 25 / 31.5 / 40 kA |
| Cierre en cortocircuito | 63 / 80 / 100 kA |
| Endurancia eléctrica del interruptor | 30 operaciones |
| Secuencia nominal de operación | O–0.3 s–CO–180 s–CO |
| Resistencia del circuito | ≤ 120 μΩ (1,250 A) · ≤ 80 μΩ (2,500 / 3,150 A) |
| Endurancia mecánica del interruptor | 20,000 operaciones |
| Seccionador / puesta a tierra | 5,000 operaciones |
| Presión nominal de llenado a 20 °C | 0.02 MPa |
| Tasa anual de fuga | ≤ 0.01% |
| Gas aislante | N₂ |
| Protección del compartimiento | IP2X |
| Protección del tanque de gas | IP67 |
| Protección de la envolvente | IP41 · IK10 |
| Clasificación de arco interno | AFLR 31.5 kA / 1 s · 40 kA / 0.5 s |
Frecuencia: la tabla técnica indica 60 Hz y la descripción general del folleto menciona 50 Hz. Confirme la frecuencia requerida con Nexgrid.
05 / Configuración modular
Una celda para
cada función de red.

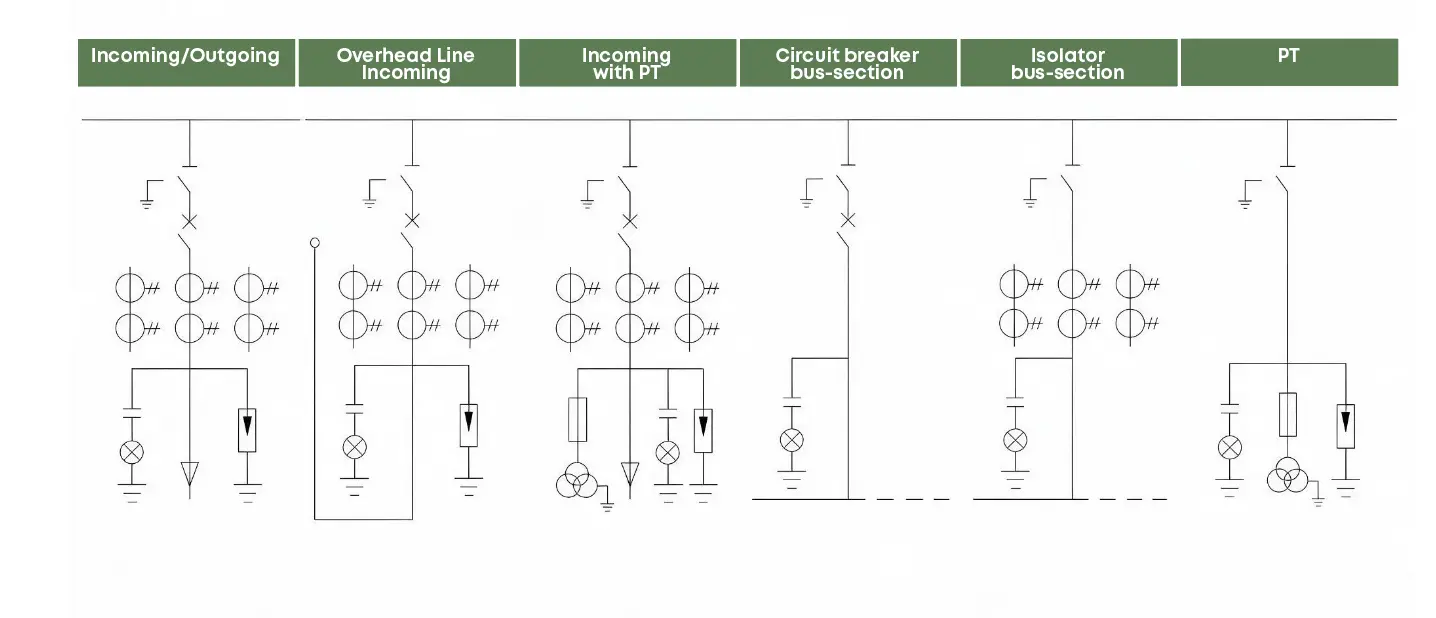

La plataforma contempla configuraciones básicas para entrada y salida, medición, enlace de barras y seccionamiento.
Entrada / salidaEntrada de línea aéreaEntrada con transformador de potencial (PT)Seccionamiento de barras con interruptorSeccionamiento de barras con seccionadorTransformador de potencial (PT)
Montaje atornillado o soldado al canal de cimentación. La irregularidad de nivelación no debe superar 1 mm por metro. La cimentación debe soportar 2,000 kg de carga estática máxima y 3,000 kg de carga de impacto máxima.600 mmAncho para 1,250 A · anclaje L1: 430 mm
800 mmAncho para 2,500 A · anclaje L1: 630 mm
1,000 mmAncho para 3,150 A · anclaje L1: 830 mm
2,000 kgCarga estática máxima de referencia
06 / Ventajas operativas
07 / Normas de referencia
Referencias IEC.
Indicadas en el folleto.
IEC 62271-100:2012 · interruptores de corriente alterna.
IEC 62271-105 · combinaciones interruptor-fusible.
IEC 62271-102 · seccionadores y puesta a tierra.
IEC 62271-103 · interruptores de más de 1 kV y hasta 52 kV.
IEC 62271-200:2011 · aparamenta bajo envolvente metálica.
IEC 62271-1:2007 · especificaciones comunes.
08 / Configure MAX-12
Capacidad primaria.
Diseño compacto.
Comparta el diagrama, corriente nominal, nivel de cortocircuito y funciones requeridas para definir su configuración MAX-12.
