Portafolio · Media tensión

Equipos diseñados
para operar con confianza.

Switchgear extraíble, unidades de anillo y sistemas aislados en aire o gas para distribución, control, medición y protección.

Explorar familias ↓
3.6–40.5kV
hasta 4,000A
hasta 40kA
01 / Portafolio Nexgrid

Una plataforma para
cada arquitectura de red.

El equipo correcto nace de combinar parámetros eléctricos, continuidad, espacio, ambiente y estrategia de mantenimiento.

Nuestro portafolio cubre distribución primaria y secundaria con configuraciones modulares, múltiples niveles de aislamiento y opciones adaptables a las condiciones de cada proyecto.

01
Unidad de anillo · Aislada en gas

MGC 24/36

Unidad compacta y modular para distribución secundaria, disponible con interruptor de carga, interruptor de vacío y combinación interruptor-fusible.

24 / 36 kVTensión nominal
630 ACorriente nominal
hasta 25 kACorriente soportada
IP67 · IK10Tanque y resistencia
  • Configuraciones modulares personalizables
  • Clasificación de arco interno AFLR
  • Tasa anual de fuga ≤0.01%

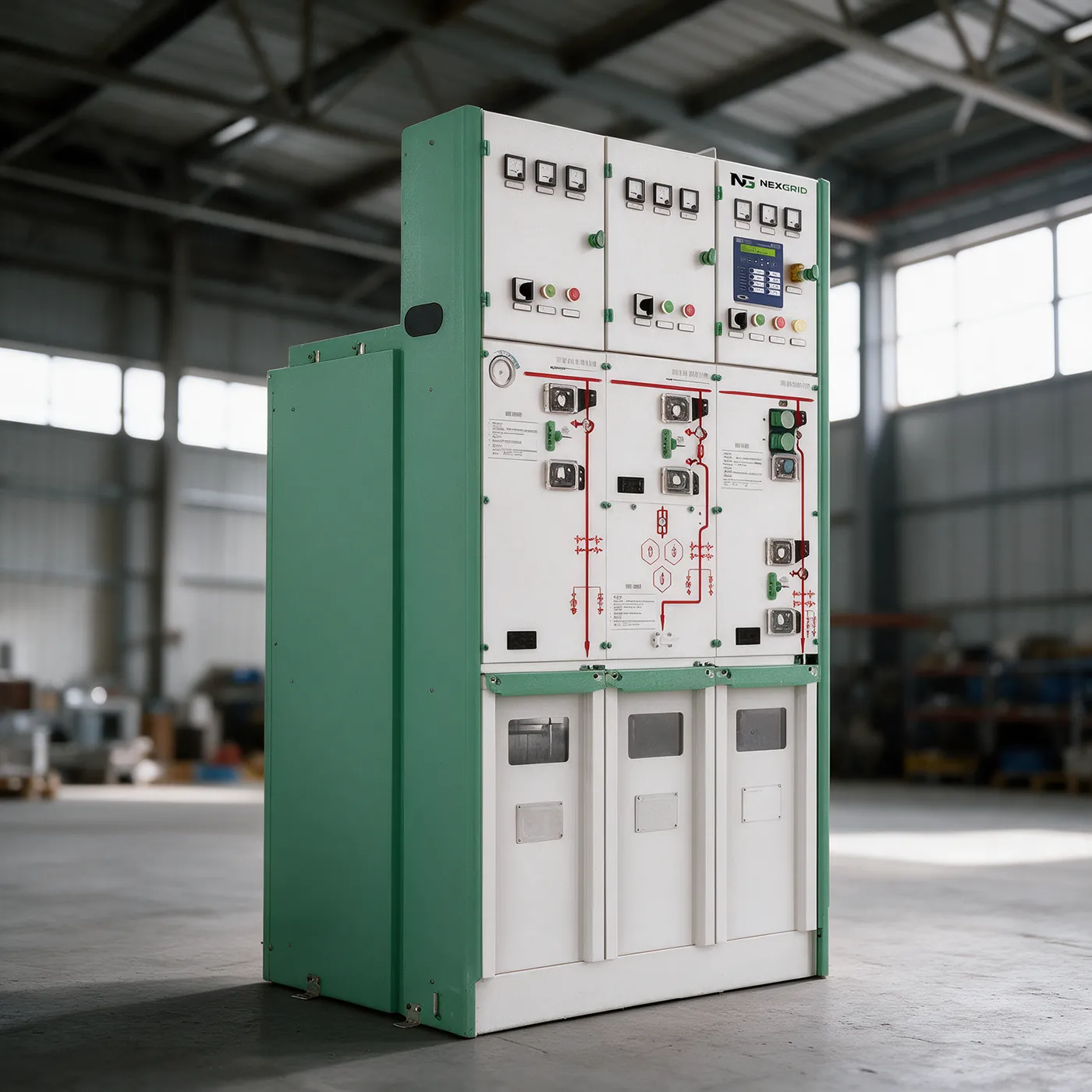

Unidad de anillo Nexgrid MGCVer producto ↗
02
Unidad de anillo · Aislada en aire

MXGN-24/36

Solución de distribución secundaria con estructura clara de compartimiento de baja tensión, interruptor de carga y envolvente.

24 / 36 kVTensión nominal
630 ACorriente nominal
20 / 16 kACorriente soportada
IP4X / IP3XProtección de envolvente
  • Módulos de carga, fusible e interruptor
  • Configuraciones flexibles de celdas
  • Diseño orientado a operación y mantenimiento
Unidad de anillo Nexgrid MXGNVer producto ↗

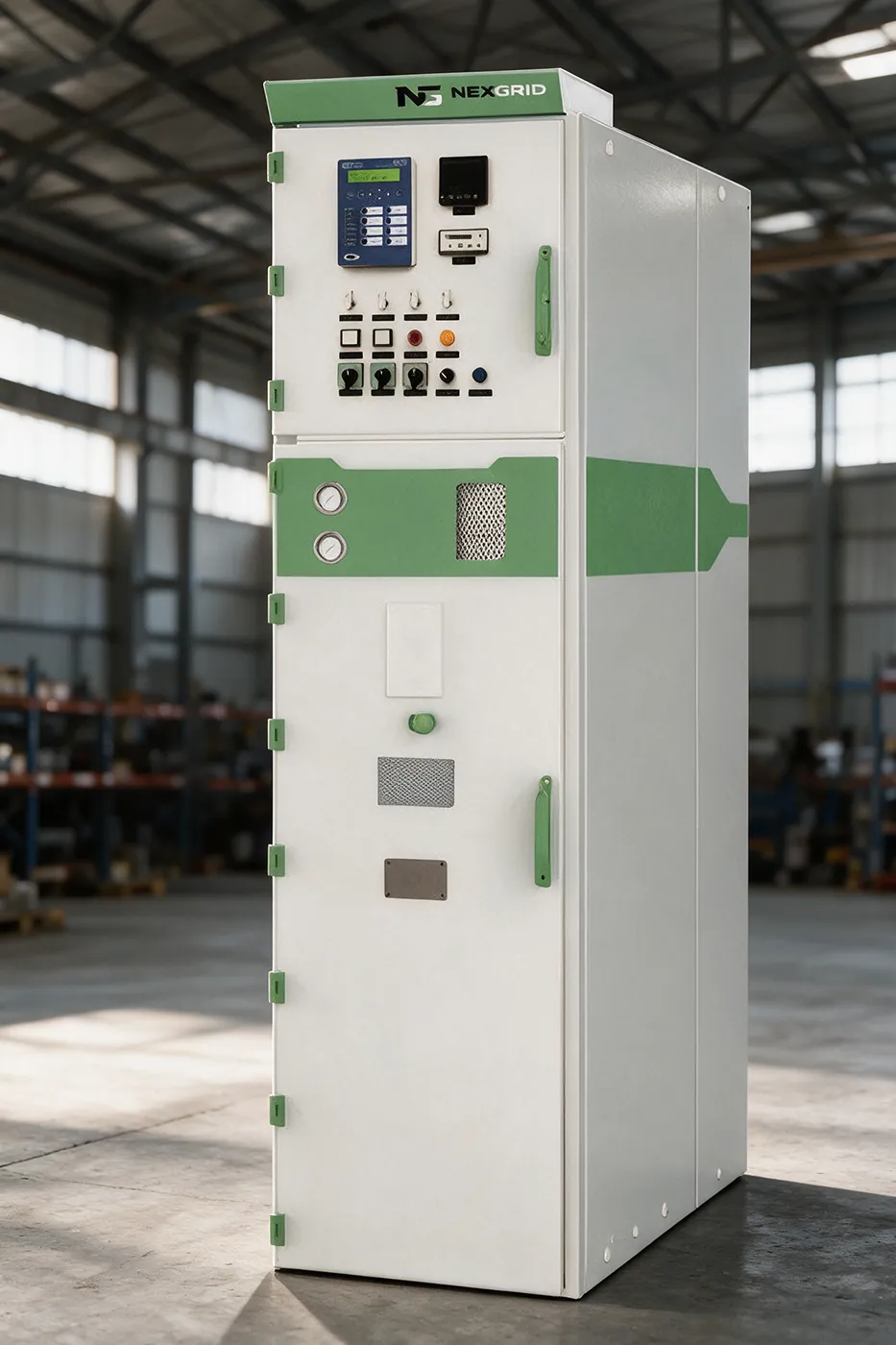

Switchgear Nexgrid MGXVer producto ↗
03
C-GIS · Aislado en gas

MGX-36

Switchgear tipo cubículo con aislamiento en gas para distribución primaria compacta y altas exigencias de continuidad.

40.5 kVTensión nominal
hasta 3,150 ACorriente nominal
31.5 kA / 4 sCorriente soportada
AFLR 31.5 kAArco interno, 1 segundo
  • Tanque de gas con grado de protección IP67
  • Hasta 20,000 operaciones mecánicas
  • Configuraciones de entrada, salida, enlace y medición
04
Aislado en aire · Extraíble

ROBUST I

Switchgear metal-enclosed para recepción y distribución de energía, control, medición y detección en redes trifásicas.

12 / 17.5 / 24 kVTensión nominal
hasta 4,000 ACorriente nominal
hasta 40 kARuptura de cortocircuito
LSC2B · IP4XContinuidad y envolvente
  • Unidad extraíble para interruptor de vacío o contactor
  • Canal secundario con protección metálica
  • Alivio rápido de presión y enclavamientos de seguridad
Switchgear Nexgrid ROBUST IVer producto ↗
05
Aislado en aire · Extraíble

ROBUST II

Switchgear metal-enclosed para recepción y distribución de energía, control, medición y detección en redes trifásicas.

40.5 kVTensión nominal
hasta 3,150 ACorriente nominal
31.5 kARuptura de cortocircuito
LSC2B · IP4XContinuidad y envolvente
  • Unidad extraíble para interruptor de vacío
  • Canal secundario con protección metálica
  • Carro reforzado y enclavamientos de tierra y secundarios
Switchgear Nexgrid ROBUST IIVer producto ↗
06
C-GIS · Aislamiento con N₂

MAX-12 Series

Switchgear tipo cubículo, compacto y sellado, para control, protección y monitoreo en distribución primaria.

12 kVTensión nominal
hasta 3,150 ACorriente nominal
hasta 40 kARuptura de cortocircuito
N₂ · IP67Gas y protección del tanque
  • Interruptor de vacío y seccionador de tres posiciones
  • Tanque sellado de acero inoxidable
  • Clasificación de arco interno AFLR
Switchgear Nexgrid MAX-12 SeriesVer producto ↗

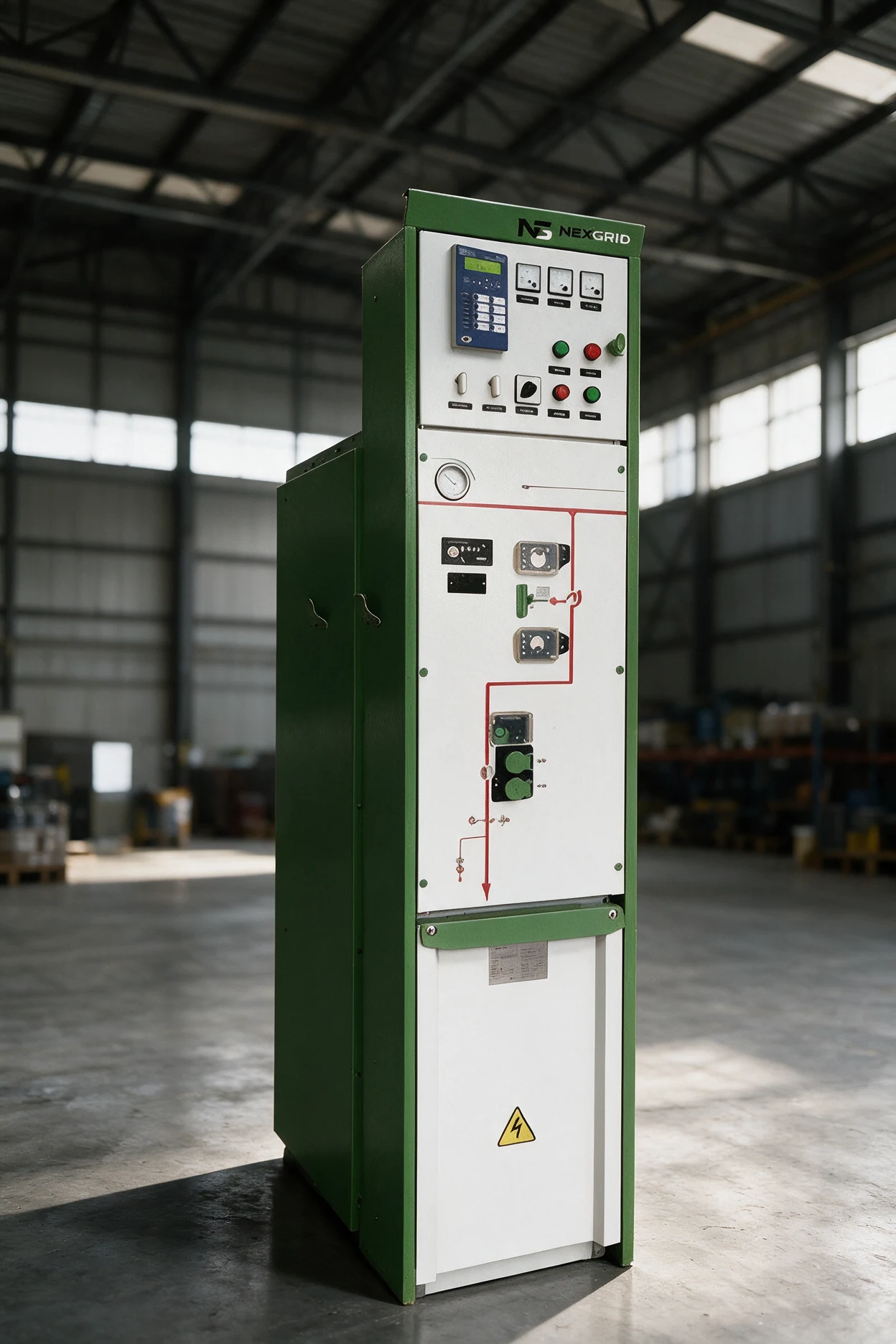

Unidad de anillo Nexgrid MGA-12Ver producto ↗
07
Unidad de anillo · Gas ecoeficiente

MGA-12

Unidad compacta y modular, completamente sellada y aislada con nitrógeno para distribución secundaria.

12 kVTensión nominal
hasta 1,250 ACorriente nominal
hasta 31.5 kARuptura de cortocircuito
N₂ · IP67Gas y protección del tanque
  • Aislamiento con nitrógeno ecoeficiente
  • Hasta cuatro unidades en envolvente común
  • Clasificación de arco interno AFLR 25 kA / 1 s
02 / Selección de producto

La configuración correcta
empieza con los datos correctos.

Nuestro equipo ayuda a traducir los requerimientos de la instalación en una selección técnica completa.

01Parámetros eléctricos

Tensión, frecuencia, corriente nominal y capacidad de cortocircuito.

02Condiciones de servicio

Temperatura, altitud, humedad, contaminación y capacidad sísmica.

03Arquitectura de red

Alimentadores, barras, seccionamiento, medición y continuidad requerida.

04Espacio e instalación

Dimensiones, accesos, disposición, obra civil y futura ampliación.

03 / Vista general

Compare las
familias principales.

FamiliaAislamientoTensiónCorrienteCortocircuitoAplicación
MGC 24/36 ↗Gas SF₆24–36 kV630 A≤25 kADistribución secundaria
MXGN-24/36 ↗Aire24–36 kV630 A≤20 kADistribución secundaria
MGX-36 ↗Gas SF₆40.5 kV≤3,150 A31.5 kAC-GIS primaria
ROBUST I ↗Aire12–24 kV≤4,000 A≤40 kADistribución primaria
ROBUST II ↗Aire40.5 kV≤3,150 A31.5 kADistribución primaria
MAX-12 Series ↗Nitrógeno N₂12 kV≤3,150 A≤40 kAC-GIS primaria
MGA-12 ↗Nitrógeno N₂12 kV≤1,250 A≤31.5 kADistribución secundaria

Los valores finales dependen de la configuración y de las condiciones específicas de servicio del proyecto.

04 / Configure su solución

Del dato técnico
al equipo indicado.

Comparta el diagrama, los parámetros de red o las necesidades de su instalación para recibir orientación de selección.
