Estructura modular reforzada
Paneles laterales con doble plegado interior y bastidor unido mediante remaches estampados. Los elementos pueden sustituirse individualmente para reducir el tiempo de recuperación.
← Volver a productos
Switchgear · Aislado en aire

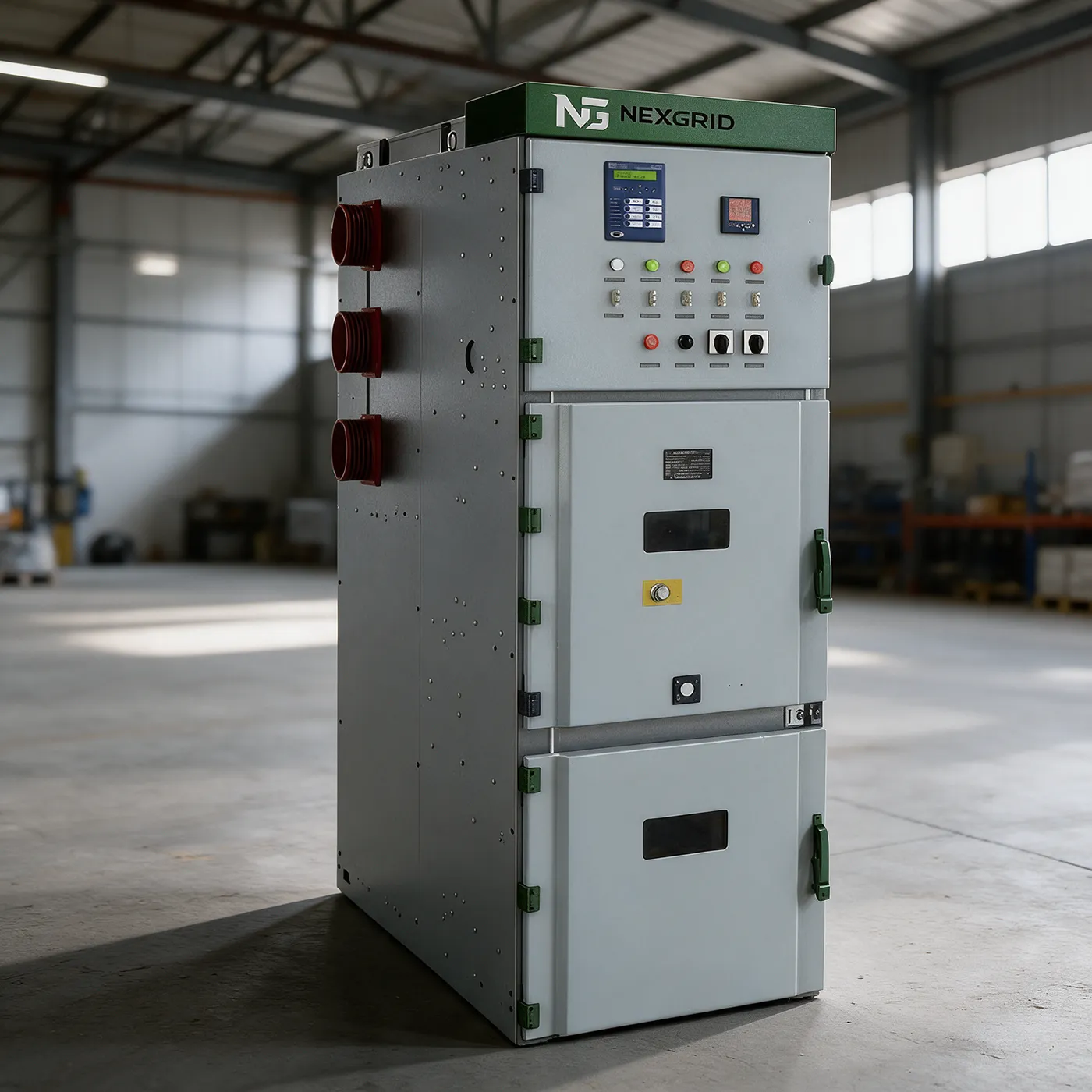

ROBUST I
Switchgear extraíble con envolvente metálica para distribución, control, medición y protección en redes de media tensión.
12 / 17.5 / 24kV
hasta 4,000A
hasta 40kA
Series Air-insulated Switchgear01 / Descripción general
Distribución segura.
Operación confiable.
ROBUST I está diseñado para recibir y distribuir energía eléctrica en redes trifásicas de corriente alterna de 3.6 a 24 kV, a 50 o 60 Hz.
Integra funciones de control, medición y detección del circuito, y puede utilizarse en sistemas de barra simple y barra seccionada. La unidad extraíble admite interruptores de vacío y contactores de vacío.
02 / Diseño y seguridad
Construido para
proteger y responder.
Alivio rápido de presión
Cubierta superior con bisagras, fijaciones de nylon y rejilla corrugada interior para facilitar el alivio y limitar la proyección de partículas producidas por arco.
Enclavamientos confiables
La puerta superior trasera no puede abrirse con la inferior cerrada; la inferior no puede cerrarse con la superior abierta. El enclavamiento de tierra admite accionamiento manual o motorizado sin cambiar piezas.
Control secundario protegido
Canalización secundaria totalmente metálica que ayuda a mantener la transmisión de señales y facilita una eliminación rápida de fallas.
03 / Parámetros técnicos
Tres niveles de tensión.
Una plataforma robusta.
Valores nominales de referencia. La configuración final depende de las condiciones del proyecto.
| Parámetro | 12 kV | 17.5 kV | 24 kV |
|---|---|---|---|
| Frecuencia nominal | 50 / 60 Hz | 50 / 60 Hz | 50 / 60 Hz |
| Corriente nominal | ≤4,000 A | ≤3,150 A | ≤3,150 A |
| Soporte a frecuencia industrial, 1 min | 28 kV | 38 kV | 50 kV |
| Impulso atmosférico, pico | 75 kV | 95 kV | 125 kV |
| Ruptura de cortocircuito | 40 kA | 31.5 kA | 31.5 kA |
| Cierre de cortocircuito | 100 kA | 80 kA | 80 kA |
| Corriente soportada | 40 kA / 3 s | 31.5 kA / 3 s | 31.5 kA / 3 s |
| Protección de envolvente | IP4X | IP4X | IP4X |
| Protección de compartimiento | IP2X | IP2X | IP2X |
| Continuidad de servicio | LSC2B | LSC2B | LSC2B |
| Duración admisible de arco interno | 1 s | 1 s | 1 s |
| Ensayo de aumento de temperatura | Ir | Ir | Ir |
| Corriente soportada de pico | 100 kA | 80 kA | 80 kA |
| Soporte a frecuencia industrial de circuitos auxiliares y de control | 2 kV | 2 kV | 2 kV |
| Refrigeración | Natural* | Natural* | Natural* |
* Para corrientes nominales ≥3,150 A se debe adoptar refrigeración por aire, según el folleto.
04 / Dimensiones de envolvente
Dimensiones para
cada configuración.
Medidas en milímetros. Dimensiones según el nivel de tensión indicado en el folleto ROBUST I.
| Tipo de gabinete | Ancho W (mm) | Profundidad D (mm) | Altura H (mm) |
|---|---|---|---|
| ROBUST I · 12 kV | 400, 500, 6001 / 650, 800, 1,000 | 1,450, 1,610, 1,750 | 2,240 |
| ROBUST I · 17.5 kV | 8002 / 1,0002 | 1,650, 2,000 | 2,240 |
| ROBUST I · 24 kV | 8002 / 1,000 | 1,800, 2,200 | 2,400 |
1. Gabinete de subida de barras. 2. Corriente nominal menor de 1,250 A.
05 / Condiciones de servicio
Las condiciones fuera de estos valores se consideran especiales y pueden adaptarse a los requerimientos reales del proyecto.
06 / Configure ROBUST I
Definamos la celda
para su aplicación.
Comparta la tensión, corriente, capacidad de cortocircuito, diagrama y condiciones de servicio de su proyecto.
