Switchgear · Aislado en aire

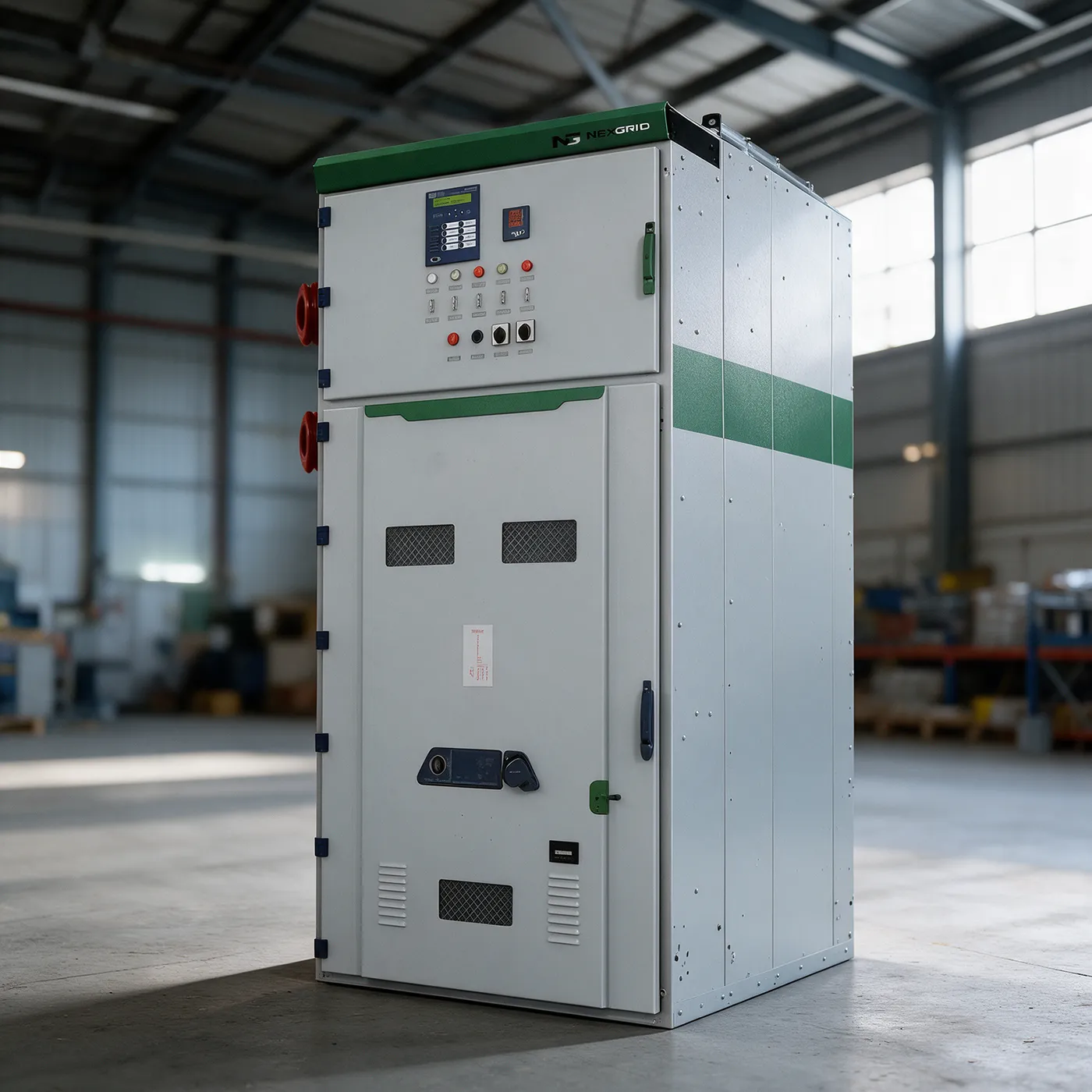

ROBUST II
Switchgear extraíble con envolvente metálica para distribución, control, medición y protección en redes de media tensión.
40.5kV
hasta 3,150A
31.5kA
Series Air-insulated Switchgear01 / Descripción general
Distribución segura.
Operación confiable.
ROBUST II está diseñado para recibir y distribuir energía eléctrica en redes trifásicas de corriente alterna de hasta 40.5 kV, a 50 o 60 Hz.
Integra funciones de control, medición y detección del circuito, y puede utilizarse en sistemas de barra simple y barra seccionada. La unidad extraíble admite interruptores de vacío.
02 / Diseño y seguridad
Construido para
proteger y responder.
Final de carrera adaptable
Dispositivo que compensa las holguras de ajuste en las direcciones frontal, posterior y lateral, con un rango de ±5 mm.
Enclavamiento secundario
Adaptado a un recorrido del carro de 510–610 mm, con conectores de 58 y 46 pines compatibles con los mecanismos descritos en el folleto.
Disposición interna de barras
La distribución interna mantiene el tamaño exterior y permite distancias de aislamiento en aire ≥300 mm en las barras y sus enlaces; el folleto exceptúa la distancia entre fases.
Carro reforzado
Base del carro con estructura de riel y fabricación mediante un dispositivo especial de soldadura para aportar refuerzo y estabilidad.
Circuitos secundarios protegidos
Canalización completamente metálica para proteger el cableado secundario frente al arco y mantener la transmisión de señales al sistema de protección para despejar fallas rápidamente.
03 / Parámetros técnicos
40.5 kV.
Capacidad y continuidad.
Valores nominales de referencia. La configuración final depende de las condiciones del proyecto.
| Parámetro | Valor |
|---|---|
| Tensión nominal | 40.5 kV |
| Frecuencia nominal | 50 / 60 Hz |
| Corriente nominal | ≤3,150 A |
| Ensayo de aumento de temperatura | Ir |
| Soporte a frecuencia industrial, 1 min | 95 kV |
| Impulso atmosférico, pico | 185 kV |
| Ruptura de cortocircuito | 31.5 kA |
| Cierre de cortocircuito | 80 kA |
| Corriente soportada y duración | 31.5 kA / 3 s |
| Corriente soportada de pico | 80 kA |
| Soporte a frecuencia industrial de circuitos auxiliares y de control | 2 kV |
| Protección de envolvente | IP4X |
| Protección de compartimiento | IP2X |
| Continuidad de servicio | LSC2B |
| Refrigeración | Natural* |
| Duración admisible de arco interno | 1 s |
* Para corrientes nominales ≥3,150 A se debe adoptar refrigeración por aire, según el folleto.
04 / Dimensiones de envolvente
Dimensiones para
cada configuración.
Medidas en milímetros. Configuraciones identificadas por su altura, según las dimensiones del folleto ROBUST II.
| Tipo de gabinete | Ancho W (mm) | Profundidad D (mm) | Altura H (mm) |
|---|---|---|---|
| ROBUST II · altura 2,000 mm | 1,200* / 1,400 | 2,800, 3,000 | 2,000 |
| ROBUST II · altura 2,400 mm | 1,200 | 2,800, 2,600 | 2,400 |
* Ancho de 1,200 mm para corriente nominal ≤1,250 A en el gabinete ROBUST II · altura 2,000 mm.
05 / Condiciones de servicio
Las condiciones fuera de estos valores se consideran especiales y pueden adaptarse a los requerimientos reales del proyecto.
